防火空间吸声体

发布日期:2020-03-18 15:41:36  点击量:648

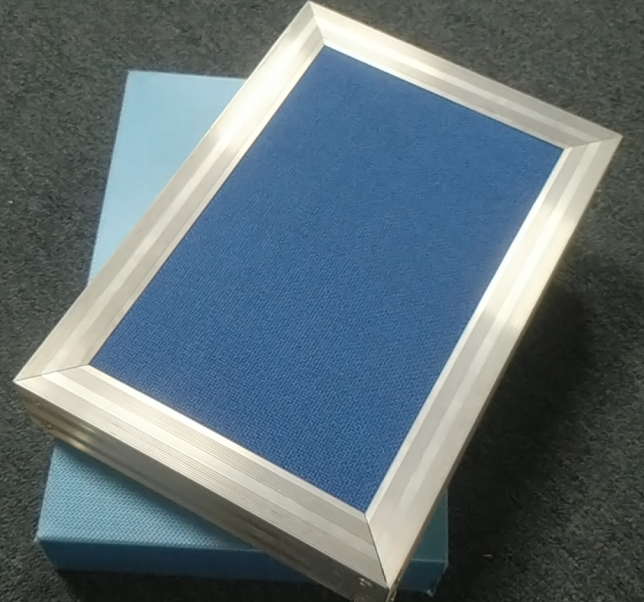

防火空间吸声体是一种分散悬吊于声场中(一般在房间或厅堂的天花板下方)的吸声构件。它对中高频吸声非常理想,声波在其表面几乎不会产生反射,可有效控制和调整室内的混响时间,降低噪声,改善音质。形状有板状、球状、圆柱状、圆锥状、棱锥状和多面体状等,其中以板状空间吸声体构造简单、应用广,造形美观极具艺术性。

产品性能

1、吸声性能好,吸声频带宽,有效控制和调室内混响。

2、A级防火、防潮。

3、安装简单,外型美观,组装灵活方便。

4、外形规格多样,吸音布面有多种顏色可供选择。

5、尺寸:1200*600   2400*1200

6、厚度:50mm  100mm

注:材料允许公差:宽度为±2mm,长度为±2mm.高为±0.5mm

适用范围:篮球馆、羽毛球馆、游泳馆、兵兵球管、网球馆、会展中心、火车站大厅、大型教室、办公楼大厅、机场大厅等大型空间场所。

空间吸声体安装方法

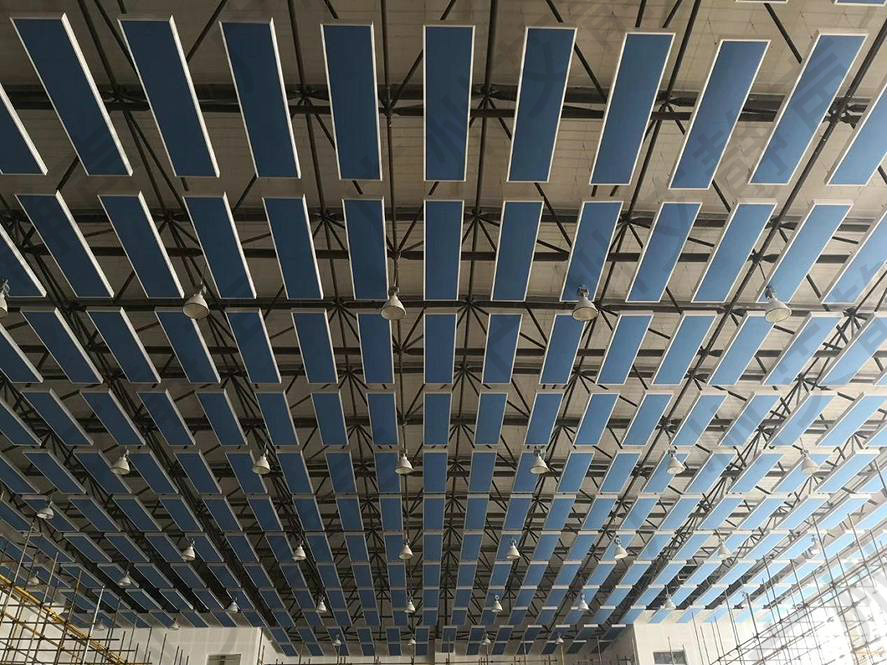

篮球馆空间吸声体大多安装于场馆的顶部,且以离顶悬吊方式居多;设计和安装空间吸声体必须综合考虑采光、照明、通风及建筑装饰等多方面的功能要求。板状空间吸声体可以水平分散悬吊,也可以垂直分散悬吊,垂直悬挂的板状空间吸声体可以成排吊挂,也可以成格、成组、交叉或串联吊挂。安装构件为T型龙骨或吊钩悬挂;各个空间吸声体之间,可以保持相同的高度和间距,也可以高低参差、间距不等,或与灯具有机地结合,组成某种空间图案。
